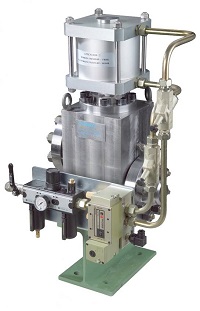

最小流量(旁通)阀

最小流量阀

描述:

最小流量阀(也叫泵旁通阀)安装在离心泵的旁通路,避免离心泵在低流量输出时产生过高温度。

通常,旁通路是通过插装式多级孔板来达到减压的目的,每节孔板能够降低压力40bar580psi)。

最小流量阀的阀芯可以是锥阀形式或者滑阀形式。该阀的所有部分均为不锈钢材质。更高的压力等级可按照客户的要求定制。

最小流量阀的执行机构部分可以是气动。也可以通过外部液压控制。如果阀门驱动由控制的压力介质自身控制,就不需要外接另外的液压控制源。

为了避免出现水锤现象,确保能够实现正常的开启与关闭,该阀配备2级速度控制装置。这些节流阀可以彼此单独调节开启和关闭。

技术参数:

公称尺寸:最大至DN150

压力等级:250bar

        3,600 psi

流量:最大至12000L/min

温度:最高至+65

    最高至+150

控制方式:

气动控制

液压先导控制

第二能量源控制

工作介质:

HFA,蒸馏水,水乙二醇抗燃液,工业清水,

如其他介质请联系我们。

特点:

材质:不锈钢(其他部分可依要求定制)

接触介质部分:不锈钢

连接法兰尺寸:

Port P,A        DN65-200

              PN250

             DIN2628

Port P,A        DN65-200

              PN320

             DIN2629

Port P,A        DN65-200

              PN250

             AVIT

示意图:

选项:

下面选项可供选择:

·法兰尺寸及形式(参照连接法兰)

·控制方式

·气动控制型号(滤芯,注油器,油杯,控制阀和调速阀)

更多要求(材质,介质等)可根据客户需求。
